Opis
Zestaw pozwalający na szybkie i proste złożenie estetycznych dron typu FPV racer, bez potrzeby dobierania i lutowania oddzielnych elementów. Dzięki fabrycznemu połączeniu wszystkich elementów za pomocą złącz pinowych kontroler nie ma żadnych wystających przewodów, i możliwe jest bardzo proste rozebranie go i wymiana części.
W skład zestawu wchodzą kontroler lotu, ESC, odbiornik, transmiter FPV, płytka dystrybucji mocy, i inne przydatne elementy. Możliwe jest podłączenie własnego odbiornika do padów RX. Regulator obrotów obsługuje 4 silniki, i możliwa jest sterowanie nim poprzez DShot, Multishot lub Oneshot125.
Dane techniczne

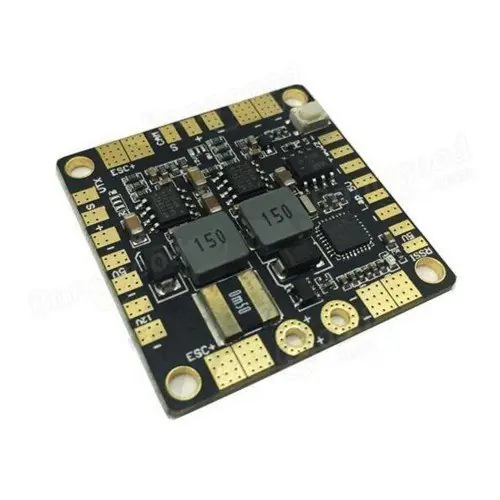

Płyta główna 6 w 1
- Kontroler lotu (oprogramowanie OMNIBUSF4)
- MCU STM32F405
- Akcelerometr / żyroskop MPU6000 (podłączony przez SPI)
- BetaFlight OSD
- Buzzer (głośnik)
- Zintegrowany 5V 3A BEC
- Zintegrowany filtr LC
- Dedykowane wejście odbiornika PPM / SBUS
- Rejestrator lotu (czarna skrzynka) z 16MB pojemności
- 3 porty UART
- Adresowalny panel LED
Transmiter FPV
- Pasmo częstotliwości: 5362 – 5945 MHz
- Kanały: 48
- Moc: 25/200mW (przełączana)
- Napięcie zasilania: 4,5 – 5,5 V
4-wyjściowy ESC
- Ciągły prąd: 4 x 30A
- Maksymalny prąd chwilowy: 4 x 40A
- Napięcie zasilania: 2 – 4S LiPo
- Procesor: EFM8BB21F16G 50MHz MCU
- Firmware: BLHeli – S
- Obsługuje DShot, Multishot, Oneshot125
- Najwyższej jakości MOSFETy
- Płyta PCB o wysokiej grubości miedzi 3oz
- Onboardowy czujnik prądu
Odbiornik Frsky XM +
- Tryb D16
- 16-kanałowy wyjście SBUS
- Kanał RSSI RSSI
Skład zestawu
- Zestaw F4 Magnum
- Złącze żeńskie XT60
- 2x Rura termokurczliwa
- 2x Przewód sylikonowy
- Adapter anteny z żeńskim SMA
- Antena 5.8GHz
- Złączki Nylonowe
- Instrukcja i opakowanie
